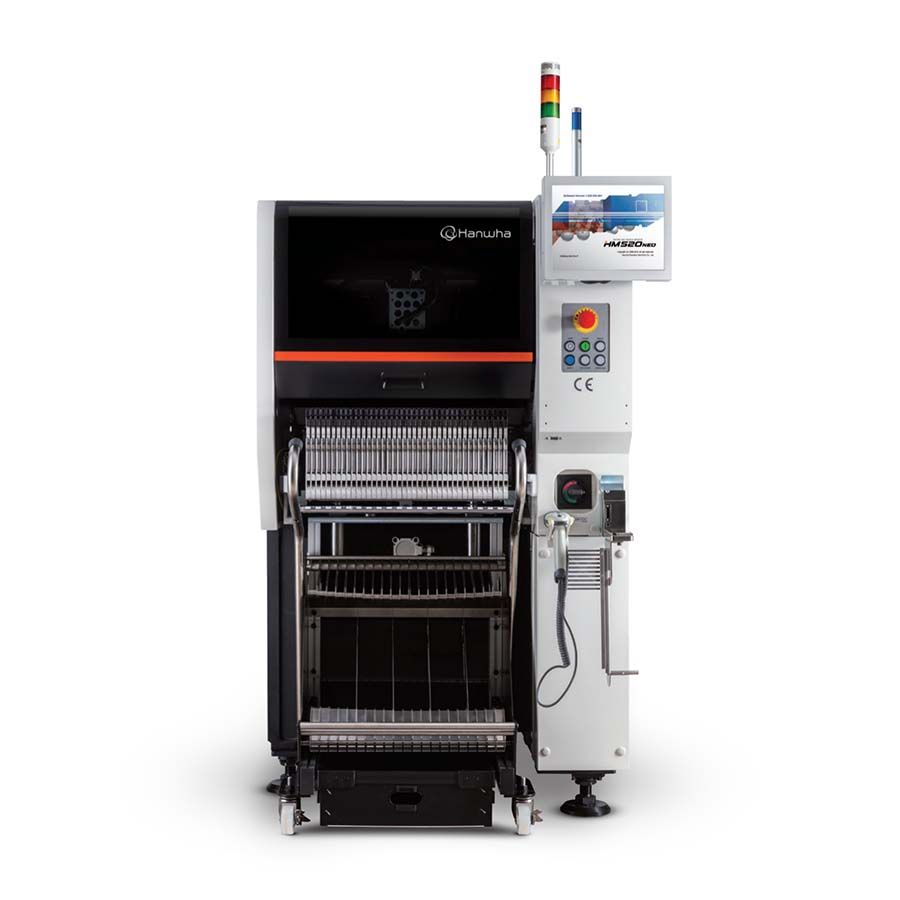

韩华HM520 HS超高速组合式贴片机
韩华HM520系列高速版本，配备20主轴×2龙门旋转头，贴装速度80,000 CPH，模块化890mm超短机身设计，单位面积产能最大化，是高速SMT产线的核心设备。
Key Specs
贴装速度80,000 CPH（最优条件）
主轴配置20主轴 × 2龙门（旋转式）
贴装精度±25μm @ Cpk ≥ 1.0（Chip）
元件范围0201 ~ □6mm（最高2mm）
PCB尺寸50×40 ~ 510×580mm（标配），可选至750×580mm
供料器容量80个（8mm Docking Cart）
视觉系统固定相机（5M高清）
外形尺寸890×2,312×1,921mm
See full specifications below
Applications
手机主板Chip元件高速贴装
LED灯板大批量生产
平板电脑与可穿戴设备制造
小型化消费电子组装
高速SMT产线组合配置
Detailed Description
产品概述
韩华HM520 HS是HM520模块化系列中的高速版本，配备20主轴×2龙门旋转头，可实现80,000 CPH的极致贴装速度。890mm超短机身的模块化设计，使得单位面积产能达到同级别最高水平，是高密度SMT产线的核心高速贴装设备。
核心优势
模块化设计
- 890mm超短机身，节省宝贵产线空间
- 模块化架构，可灵活组合HS（高速）和MF（多功能）模块
- 单位面积产能较DECAN系列提升40%
20主轴旋转头
- 20个主轴同时工作，一次扫描即可完成所有主轴识别
- 固定式5M高清相机，快速精准识别
- 优化的旋转头运动路径，最小化空行程
侧视相机系统
- 实时检测吸嘴状态和元件姿态
- 贴装前后检测，防止漏贴
- 实时高度检测，自动补偿元件位置偏差
LED生产优化
- LED排名/随机贴装支持
- 可注册不同LED等级的元件
- 按LED色阶或批次随机排列贴装点
- LED实际生产速度达72,000 CPH
技术规格
| 参数 | 规格 |
|---|---|
| 贴装速度 | 80,000 CPH（最优条件） |
| 主轴配置 | 20主轴 × 2龙门（旋转式） |
| 贴装精度 | ±25μm @ Cpk ≥ 1.0（Chip） |
| 元件范围 | 0201 ~ □6mm（H2mm） |
| PCB尺寸（单轨） | 50×40 ~ 510×580mm（可选至750×580mm） |
| PCB尺寸（双轨） | 510×310mm（可选至750×310mm） |
| 供料器容量 | 80个（8mm Docking Cart） |
| PCB厚度 | 0.3 ~ 4.2mm |
| 外形尺寸(L×D×H) | 890×2,312×1,921mm |
| 重量 | 约1,605kg |
| 电源 | 三相AC 200/208/220/240/380/415V ±10% |
| 耗气量 | 100Nl/min |
