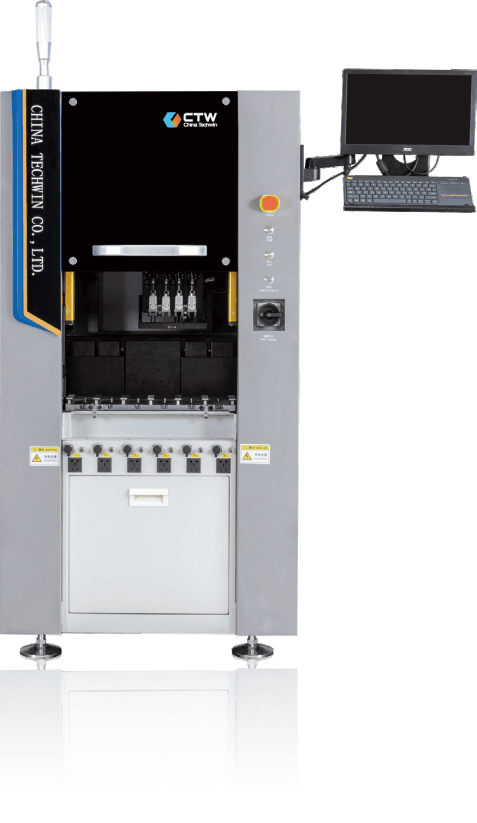

CTW CAM-16 高速异形插件机
CAM-16是CTW高速机系列中的紧凑型机型，以更小的机身尺寸实现6,000 CPH的插件速度，0.6s/颗的快速节拍，4个取料夹嘴和6个料架栈位，适合空间紧凑、产能要求高的产线。
Key Specs
插件速度6,000 CPH
插件速率0.6s/颗
重复定位精度±0.025mm
制程能力≥1.33
设备外形尺寸L1360×W1680×H1670mm
设备重量1,500KG
取料夹嘴数量4个
料架栈位数量6个
See full specifications below
Applications
空间紧凑的高速产线
批量重复性元件插装
中小型PCB板高速插件
LED灯具电路板生产
消费电子批量制造
Detailed Description
产品概述
CTW CAM-16是高速机系列中机身最紧凑的机型，设备长度仅1,360mm，但插件速度高达6,000 CPH，0.6s/颗的快速节拍。4个取料夹嘴配合6个料架栈位，在最小空间内发挥最大产能。
技术规格
| 参数 | 规格 |
|---|---|
| 插件速度 | 6,000 CPH |
| 插件速率 | 0.6s/颗 |
| 重复定位精度 | ±0.025mm |
| 制程能力(Cpk) | ≥1.33 |
| 取料夹嘴 | 4个 |
| 料架栈位 | 6个 |
| 基板尺寸 | L50×W50 ~ L300×W400mm |
| 插件覆盖 | L300×W400mm |
| 设备尺寸 | L1360×W1680×H1670mm |
| 重量 | 1,500KG |
标配/选配功能
元件引脚自动检测（标配） 基板插孔坐标自动定位（标配） 插件编程功能（标配） 智能续接功能（标配） 数据统计功能（标配） 插入压力反馈功能（标配） 物料监控系统功能（标配） 补件功能（标配） 混线生产功能（选配） 坏板识别功能（选配） MES对接功能（选配） QR码/条形码扫描读取功能（选配）
