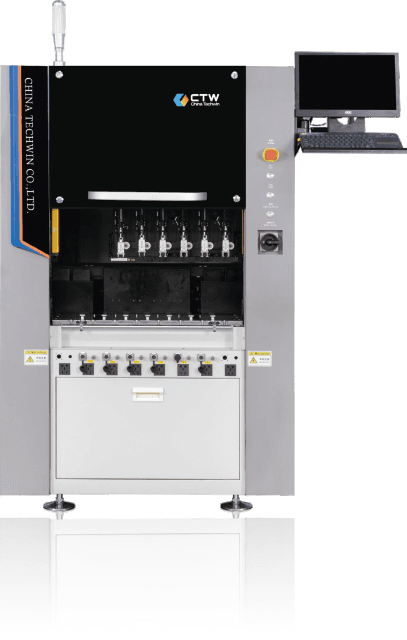

CTW CAM-19 高速异形插件机
CAM-19兼具高速与大容量，插件速度6,600 CPH，配备8个料架栈位（高速机系列最多），在保持高速性能的同时提供更大的物料容量，适合元件种类稍多的高速生产场景。
Key Specs
插件速度6,600 CPH
插件速率0.54s/颗
重复定位精度±0.025mm
制程能力≥1.33
设备外形尺寸L1500×W1680×H1670mm
设备重量1,700KG
取料夹嘴数量4个
料架栈位数量8个
See full specifications below
Applications
元件种类稍多的高速产线
需要更大物料容量的批量生产
多品种中批量混合生产
通信设备电路板插件
工业电源模组制造
Detailed Description
产品概述
CTW CAM-19 在高速机系列中独树一帜——以6,600 CPH的高速性能搭配8个料架栈位（系列最多），完美平衡了速度与物料容量，适合元件种类稍多但仍追求高产能的场景。
技术规格
| 参数 | 规格 |
|---|---|
| 插件速度 | 6,600 CPH |
| 插件速率 | 0.54s/颗 |
| 重复定位精度 | ±0.025mm |
| 制程能力(Cpk) | ≥1.33 |
| 取料夹嘴 | 4个 |
| 料架栈位 | 8个 |
| 基板尺寸 | L50×W70 ~ L400×W400mm |
| 插件覆盖 | L350×W400mm |
| 设备尺寸 | L1500×W1680×H1670mm |
| 重量 | 1,700KG |
标配/选配功能
元件引脚自动检测（标配） 基板插孔坐标自动定位（标配） 插件编程功能（标配） 智能续接功能（标配） 数据统计功能（标配） 插入压力反馈功能（标配） 物料监控系统功能（标配） 补件功能（标配） 混线生产功能（选配） 坏板识别功能（选配） MES对接功能（选配） QR码/条形码扫描读取功能（选配）
