DIP Line

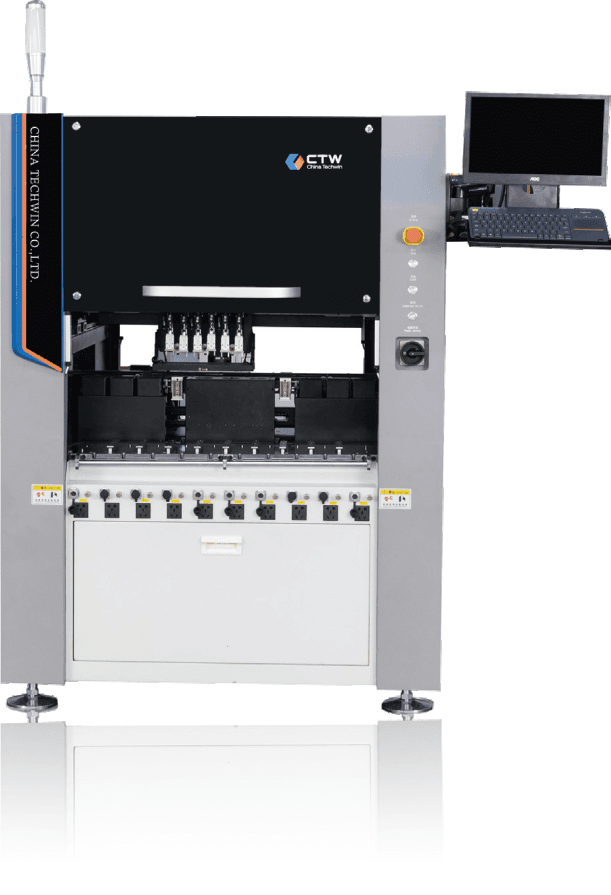

CTW CAM-20M 多功能异形插件机
CAM-20M是CAM-20的轻量化版本，配备6个取料夹嘴，料架栈位可选配前8后8或前10后10，在保持多功能优势的同时更加经济实用，适合多品种中等复杂度的生产需求。
Key Specs
插件速度6,600 CPH
插件速率0.54s/颗
重复定位精度±0.025mm
制程能力≥1.33
设备外形尺寸L1600×W1600×H1670mm
设备重量1,400KG
取料夹嘴数量6个
料架栈位数量前8个+后8个（可选前10后10）
See full specifications below
Applications
多品种中等复杂度生产
需要灵活扩展栈位的产线
中等批量多元件插装
白色家电控制板生产
安防设备电路板插件
Detailed Description
产品概述
CTW CAM-20M 是CAM-20的轻量化版本，在保持多功能机系列核心优势的同时，以更经济的配置满足多品种中等复杂度的生产需求。6个取料夹嘴，料架栈位支持前8后8或前10后10的灵活配置。
技术规格
| 参数 | 规格 |
|---|---|
| 插件速度 | 6,600 CPH |
| 插件速率 | 0.54s/颗 |
| 重复定位精度 | ±0.025mm |
| 制程能力(Cpk) | ≥1.33 |
| 取料夹嘴 | 6个 |
| 料架栈位 | 前8+后8（可选前10后10） |
| 基板尺寸 | L50×W50 ~ L450×W400mm |
| 插件覆盖 | L400×W400mm |
| 设备尺寸 | L1600×W1600×H1670mm |
| 重量 | 1,400KG |
标配/选配功能
元件引脚自动检测（标配） 基板插孔坐标自动定位（标配） 插件编程功能（标配） 智能续接功能（标配） 数据统计功能（标配） 插入压力反馈功能（标配） 物料监控系统功能（标配） 补件功能（标配） 混线生产功能（选配） 坏板识别功能（选配） MES对接功能（选配） QR码/条形码扫描读取功能（选配）
