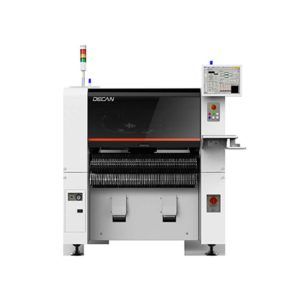

韩华DECAN S2高速柔性贴片机
韩华销量冠军机型，贴装速度高达92,000 CPH，采用智能飞达系统，支持03015至55mm元件范围，120个供料器位，兼具高速与高柔性，适合大批量高效率生产。
Key Specs
贴装速度92,000 CPH（HS10头，最优条件）
主轴配置10主轴 × 2龙门
贴装精度±28μm @ Cpk ≥ 1.0（03015）/ ±25μm（IC）
元件范围03015 ~ □55mm（最高15mm）
PCB尺寸50×40 ~ 510×460mm（标配），可选至1200×460mm
供料器容量120个（8mm标准）
视觉系统飞行视觉
外形尺寸1,430×1,740×1,485mm
See full specifications below
Applications
消费电子产品大批量生产
汽车电子模组贴装
工业控制板组装
电源模块生产
通信设备制造
Detailed Description
产品概述
韩华DECAN S2是韩华精密机械的销量冠军机型，贴装速度高达92,000 CPH。采用新一代智能飞达系统，具备自动识别、校正和监控功能。配合双龙门10主轴高速头设计，在保持极高速度的同时兼顾了出色的柔性生产能力。
核心优势
卓越性能
- 92,000 CPH超高速贴装，实际产能业界领先
- 双龙门独立控制，负载均衡优化
- 智能排程算法，最大化设备利用率
智能飞达系统
- 智能飞达配备ID芯片，自动识别元件信息
- 自动校正送料位置偏差
- 实时监控飞达状态，预防供料异常
- 支持快速换线，大幅缩短换型时间
宽泛元件兼容
- 支持03015超微型至□55mm大型元件
- 120个供料器位，满足复杂BOM需求
- 飞行视觉高速识别，不影响贴装节拍
高可靠性
- 侧视相机检测，防止漏贴与错贴
- 自动补偿吸取/贴装位置偏差
- PCB翘曲自动补偿
- 完善的错误预防机制
技术规格
| 参数 | 规格 |
|---|---|
| 贴装速度 | 92,000 CPH（HS10头，最优条件） |
| 主轴配置 | 10主轴 × 2龙门 |
| 贴装精度 | ±28μm @ Cpk ≥ 1.0（Chip）/ ±25μm（IC） |
| 元件范围 | 03015 ~ □55mm（H15mm） |
| PCB尺寸 | 50×40 ~ 510×460mm（可选至1200×460mm） |
| 供料器容量 | 120个（8mm标准） |
| 视觉系统 | 飞行视觉 |
| 外形尺寸(L×D×H) | 1,430×1,740×1,485mm |
| 重量 | 约1,800kg |
| 电源 | 三相AC 200/208/220/240/380/415V ±10% |
