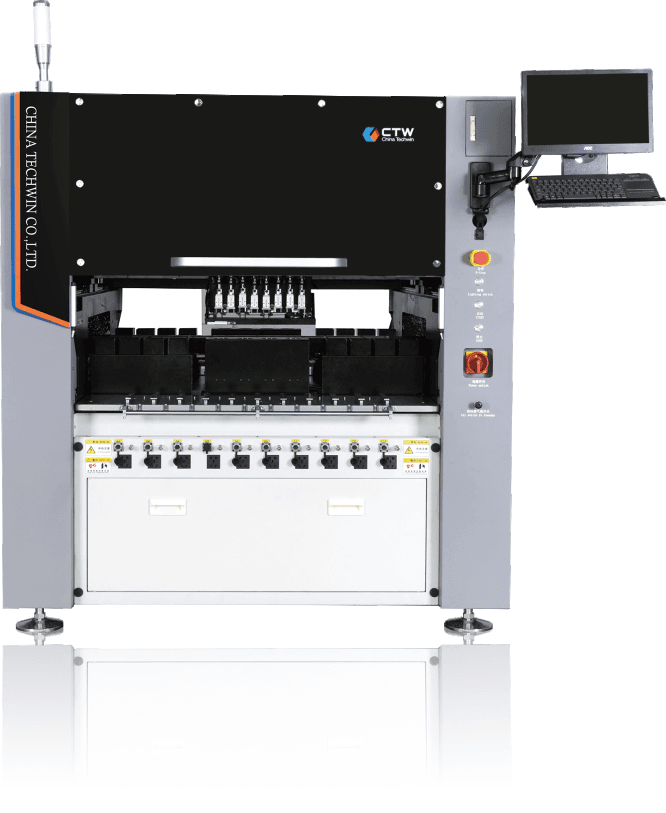

CTW CAM-20 多功能异形插件机
CAM-20是CTW多功能机系列的旗舰型号，配备8个取料夹嘴和前后各10个料架栈位（共20个），插件速度6,900 CPH，插件覆盖范围最大达L450×W550mm，适合小批量多品种、物料种类多的复杂生产场景。
核心参数
插件速度6,900 CPH
插件速率0.52s/颗
重复定位精度±0.025mm
制程能力≥1.33
设备外形尺寸L1600×W1600×H1670mm
设备重量1,500KG
取料夹嘴数量8个
料架栈位数量前10个+后10个（共20个）
更多参数请查看下方详细介绍
应用场景
小批量多品种柔性生产
物料种类多的复杂电路板
大尺寸PCB板插件
工业控制设备主板
汽车电子多元件插装
产品详细介绍
产品概述
CTW CAM-20是多功能机系列的旗舰型号，以"栈位多、功能强大"著称。8个取料夹嘴配合前后各10个料架栈位（共20个），插件覆盖范围高达L450×W550mm，满足最复杂的多品种生产需求。
多功能机系列特点
- 栈位多 — 最多20个料架栈位，支持更多元件种类
- 功能强大 — 8个取料夹嘴，灵活适配各种异形元件
- 适合小批量、多品种 — 快速换线、柔性生产
- 大覆盖范围 — 适合大尺寸PCB板
技术规格
| 参数 | 规格 |
|---|---|
| 插件速度 | 6,900 CPH |
| 插件速率 | 0.52s/颗 |
| 重复定位精度 | ±0.025mm |
| 制程能力(Cpk) | ≥1.33 |
| 取料夹嘴 | 8个 |
| 料架栈位 | 前10+后10（共20个） |
| 基板尺寸 | L50×W50 ~ L450×W550mm |
| 插件覆盖 | L450×W550mm |
| 设备尺寸 | L1600×W1600×H1670mm |
| 重量 | 1,500KG |
标配/选配功能
元件引脚自动检测（标配） 基板插孔坐标自动定位（标配） 插件编程功能（标配） 智能续接功能（标配） 数据统计功能（标配） 插入压力反馈功能（标配） 物料监控系统功能（标配） 补件功能（标配） 混线生产功能（选配） 坏板识别功能（选配） MES对接功能（选配） QR码/条形码扫描读取功能（选配）
