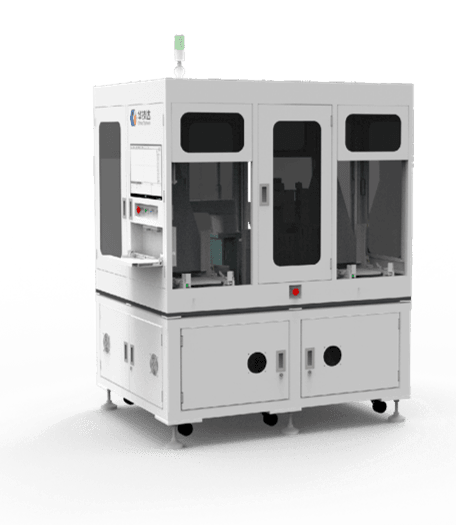

FAVI-Cube 六面检视觉终检设备
行业首创基于单四轴机械手方案，集成上下料、检测和NG分拣于一体的六面视觉终检设备。搭载25MP高分辨率相机（65MP可选），DLP光纹投影，最小检测精度低至5μm，检测速度2s/pcs（1,800 pcs/h），漏检率≤0.1%，误杀率≤2%，可配侧面检棱镜，适用于各类电子元器件的全方位外观检测。
核心参数
拍摄分辨率25MP（65MP可选）
检测精度（25MP）5μm / 7.5μm / 10μm / 15μm
检测精度（65MP）5μm / 7μm / 14μm / 10μm
光纹投影DLP，单片光栅可投射任意区域
侧检扩展可配侧面检棱镜
检测速度2s/pcs
产能1,800 pcs/h
漏检率Escape ≤0.1%
更多参数请查看下方详细介绍
应用场景
电子元器件六面外观检测
IC芯片封装后终检
连接器外观质量检查
精密零部件表面缺陷检测
半导体封装视觉检测
产品详细介绍
产品概述
FAVI-Cube 是华技达自主研发的六面检视觉终检设备，行业首创基于单四轴机械手方案，将上下料、六面检测和NG分拣功能集成于一体，实现高效、精准的全方位外观检测。
核心优势
行业首创单机械手方案
- 基于单四轴机械手，实现上下料、检测和NG分拣
- 结构紧凑，占地面积小
- 维护简便，运行可靠
高精度视觉系统
- 25MP 高分辨率相机（65MP 可选）
- DLP光纹投影，单片光栅可投射任意区域
- 检测精度低至 5μm
- 可配侧面检棱镜，覆盖更多检测角度
高效产能
- 2s/pcs 检测节拍
- 1,800 pcs/h 产能输出
- 漏检率 ≤0.1%，误杀率 ≤2%
检测能力
可检测缺陷类型包括：
- 元件偏移/缺失/极性错误/翻转检测
- 色检检测（有无/漏件检测）
- 异物检测（锡珠、划痕、脏污）
- Pin脚翻斜/高度检测
- 焊接检测（PCB焊接/回流焊）
- 锡膏2D检测/COB检测
- 编码/字符验证（FineIO、Favi编码）
- 侧面检测（可配棱镜）
覆盖元器件类型：0201芯片、SOP、QFP、BGA、CSP、PA、Flip Chip、Clip Bonding等
技术规格
| 参数 | 规格 |
|---|---|
| 拍摄分辨率 | 25MP（65MP可选） |
| 检测精度（25MP） | 5μm / 7.5μm / 10μm / 15μm |
| 检测精度（65MP） | 5μm / 7μm / 14μm / 10μm |
| 光纹投影 | DLP，单片光栅可投射任意区域 |
| 侧检扩展 | 可配侧面检棱镜 |
| 检测速度 | 2s/pcs |
| 产能 | 1,800 pcs/h |
| 漏检率 | ≤0.1% |
| 误杀率 | ≤2% |
| 设备尺寸 | L1550 × W1200 × H2000mm |
| 重量 | 1,600KG |
