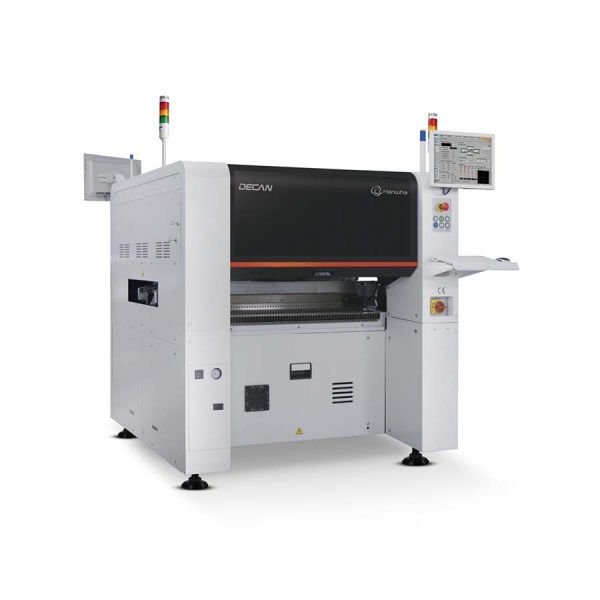

韩华DECAN S1中速贴片机
中速贴片机中的新强者，贴装速度47,000 CPH，支持03015至16mm元件范围，PCB最大可达1500×510mm，智能飞达系统配合高精度贴装，是中速产线的理想选择。
核心参数
贴装速度47,000 CPH（理论速度）
主轴配置单龙门多主轴
贴装精度±28μm @ Cpk ≥ 1.0（Chip）/ ±30μm（QFP）
元件范围03015 ~ □16mm
PCB尺寸最小L50×W50，标配L510×W510，可选至L1500×W460或L1500×W510
供料器容量120个（8mm标准）
视觉系统飞行视觉
外形尺寸1,430×1,740×1,485mm
更多参数请查看下方详细介绍
应用场景
中等批量电子产品生产
工业控制板组装
电源模块贴装
超长PCB贴装（最长1500mm）
混合型产品线生产
产品详细介绍
产品概述
韩华DECAN S1是中速贴片机中的新强者，贴装速度达47,000 CPH。采用DECAN系列先进的智能飞达系统，配合高精度贴装能力（±28μm），在中速机型中实现了速度与精度的最佳平衡。特别值得一提的是其超大PCB支持能力，最大可达1500×510mm，满足超长板贴装需求。
核心优势
智能飞达系统
- DECAN系列智能飞达，配备ID芯片
- 自动识别元件、自动校正送料偏差
- 实时状态监控，预防异常停机
- 快速换线，大幅减少换型时间
高精度贴装
- ±28μm Chip贴装精度，中速机型最佳
- ±30μm QFP贴装精度
- 支持03015超微型元件
- 精确可靠的贴装质量
超大板支持
- 标配支持510×510mm
- 可选扩展至1500×460mm或1500×510mm
- 满足LED灯条、汽车电子长板等需求
- 灵活的PCB传输配置
高性价比方案
- 与DECAN S2搭配组成高速+中速产线
- 也可独立组线满足中等产能需求
- 智能飞达降低人工成本
- 整体拥有成本优势明显
技术规格
| 参数 | 规格 |
|---|---|
| 贴装速度 | 47,000 CPH（理论速度） |
| 贴装精度（Chip） | ±28μm @ Cpk ≥ 1.0 |
| 贴装精度（QFP） | ±30μm @ Cpk ≥ 1.0 |
| 元件范围 | 03015 ~ □16mm |
| PCB尺寸（标配） | L50×W50 ~ L510×W510 |
| PCB尺寸（可选） | 最大L1,500×W460 或 L1,500×W510 |
| 供料器容量 | 120个（8mm标准） |
| 视觉系统 | 飞行视觉 |
| 外形尺寸(L×D×H) | 1,430×1,740×1,485mm |
