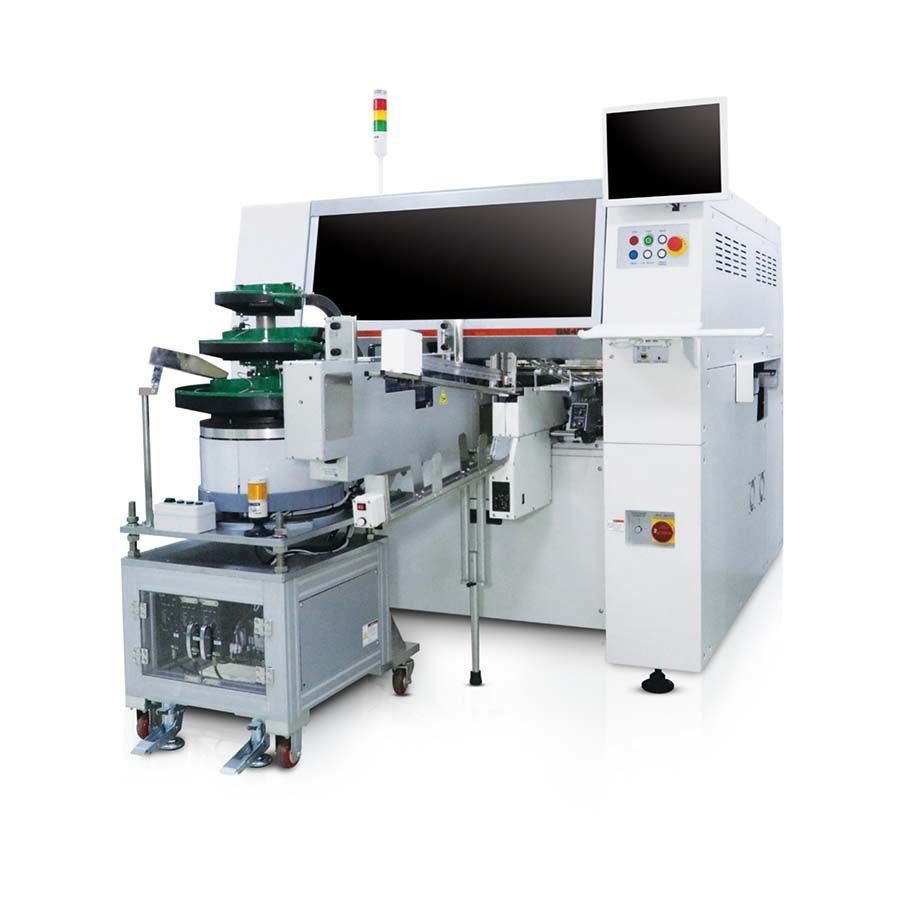

韩华SM485P异形贴插机
专业异形元件贴插设备，支持SMT贴片与通孔插件双重功能，可处理0201至55mm元件及150mm长连接器，配备夹爪吸嘴与力控Z轴，是DIP与SMT混合产线的专业设备。
核心参数
贴装速度12,000 CPH（最优条件）
主轴配置4主轴 × 1龙门
贴装精度±50μm
元件范围0201 ~ □55mm，连接器最长150mm（最高32mm，可选44mm）
PCB尺寸最大460×400mm（标配），可选至610×460mm
供料器容量120个（8mm标准）
视觉系统飞行视觉 + 激光对准
外形尺寸1,650×1,690×1,485mm
更多参数请查看下方详细介绍
应用场景
通孔连接器自动插件
异形元件自动贴装
SMT与THT混合组装
屏蔽罩与大型连接器贴装
需要力控贴装的特殊应用
产品详细介绍
产品概述
韩华SM485P是一款专业异形元件贴插设备，同时具备SMT贴片与通孔插件的双重功能。配备专用夹爪吸嘴和力控Z轴系统，可处理从0201微型元件到150mm长连接器的超宽范围，是DIP与SMT混合生产线上不可或缺的专业设备。
核心优势
双功能设计
- 同时支持SMT表面贴装和THT通孔插件
- 一台设备替代传统手工插件工序
- 大幅提升混合产线自动化水平
- 减少人工操作，降低品质风险
专业夹爪系统
- 配备专用夹爪吸嘴，抓取各种异形元件
- 力控Z轴系统，精确控制插件力度
- 防止元件损坏和PCB变形
- 适配各种通孔元件和连接器
超宽元件范围
- SMT元件：0201至□55mm
- 通孔连接器：最长150mm
- 最大元件高度32mm（可选44mm）
- 支持径向元件、POP封装等特殊类型
高级识别系统
- 飞行视觉快速识别标准元件
- 激光对准系统精确定位引脚和屏蔽元件
- 元件值验证功能（可选）
- 全面的贴装质量保障
技术规格
| 参数 | 规格 |
|---|---|
| 贴装速度 | 12,000 CPH（最优条件） |
| 主轴配置 | 4主轴 × 1龙门 |
| 贴装精度 | ±50μm |
| 元件范围（SMT） | 0201 ~ □55mm |
| 元件范围（连接器） | 最长150mm |
| 最大元件高度 | 32mm（可选44mm） |
| PCB尺寸（标配） | 最大460×400mm |
| PCB尺寸（可选） | 最大610×460mm |
| 供料器容量 | 120个（8mm标准） |
| 视觉系统 | 飞行视觉 + 激光对准 |
| 外形尺寸(L×D×H) | 1,650×1,690×1,485mm |
