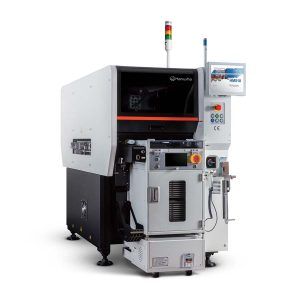

韩华HM510异形模块化贴片机
基于HM系列模块化平台的异形元件贴装设备，支持0201至55mm元件，模块化890mm机身可与HM520系列灵活组合，实现一条产线覆盖从Chip到大型异形元件的全范围贴装。
核心参数
主轴配置6主轴 × 2龙门（钢琴式）
贴装精度±40μm @ Cpk ≥ 1.0（Chip）/ ±30μm（IC）
元件范围0201 ~ □55mm（最高15mm）
PCB尺寸50×40 ~ 510×580mm（标配），可选至750×580mm
供料器容量80个（8mm Docking Cart）
视觉系统飞行视觉 + 固定视觉
外形尺寸890×2,312×1,921mm
重量约1,605kg
更多参数请查看下方详细介绍
应用场景
与HM520 HS组合使用
大型IC与连接器贴装
异形元件自动化贴装
高混合度产品生产
模块化产线灵活配置
产品详细介绍
产品概述
韩华HM510是基于HM系列模块化平台的异形元件贴装设备，采用890mm标准模块化机身，可与HM520 HS高速模块无缝组合。配备6主轴×2龙门钢琴式头，支持0201至□55mm宽范围元件，实现一条产线内从Chip高速贴装到大型异形元件贴装的全覆盖。
核心优势
模块化无缝集成
- 890mm标准模块化机身
- 与HM520 HS高速模块完美搭配
- 共享产线平台，简化设备管理
- 灵活增减模块应对产能变化
宽范围元件支持
- 支持0201至□55mm全范围元件
- 最大元件高度15mm
- 钢琴式头适合多种元件类型
- 双视觉系统确保识别精度
高效异形贴装
- 专为大型和异形元件优化
- IC贴装精度±30μm
- 大型连接器与屏蔽罩贴装
- 减少手工操作环节
产线一体化
- 与HM520 HS组成完整高速产线
- HS负责Chip高速，HM510负责大元件
- 统一的产线管理软件
- 最大化产线整体效率
技术规格
| 参数 | 规格 |
|---|---|
| 主轴配置 | 6主轴 × 2龙门（钢琴式） |
| 贴装精度（Chip） | ±40μm @ Cpk ≥ 1.0 |
| 贴装精度（IC） | ±30μm @ Cpk ≥ 1.0 |
| 元件范围 | 0201 ~ □55mm（H15mm） |
| PCB尺寸 | 50×40 ~ 510×580mm（可选至750×580mm） |
| 供料器容量 | 80个（8mm Docking Cart） |
| 视觉系统 | 飞行视觉 + 固定视觉 |
| 外形尺寸(L×D×H) | 890×2,312×1,921mm |
| 重量 | 约1,605kg |
| 机身长度 | 890mm |
