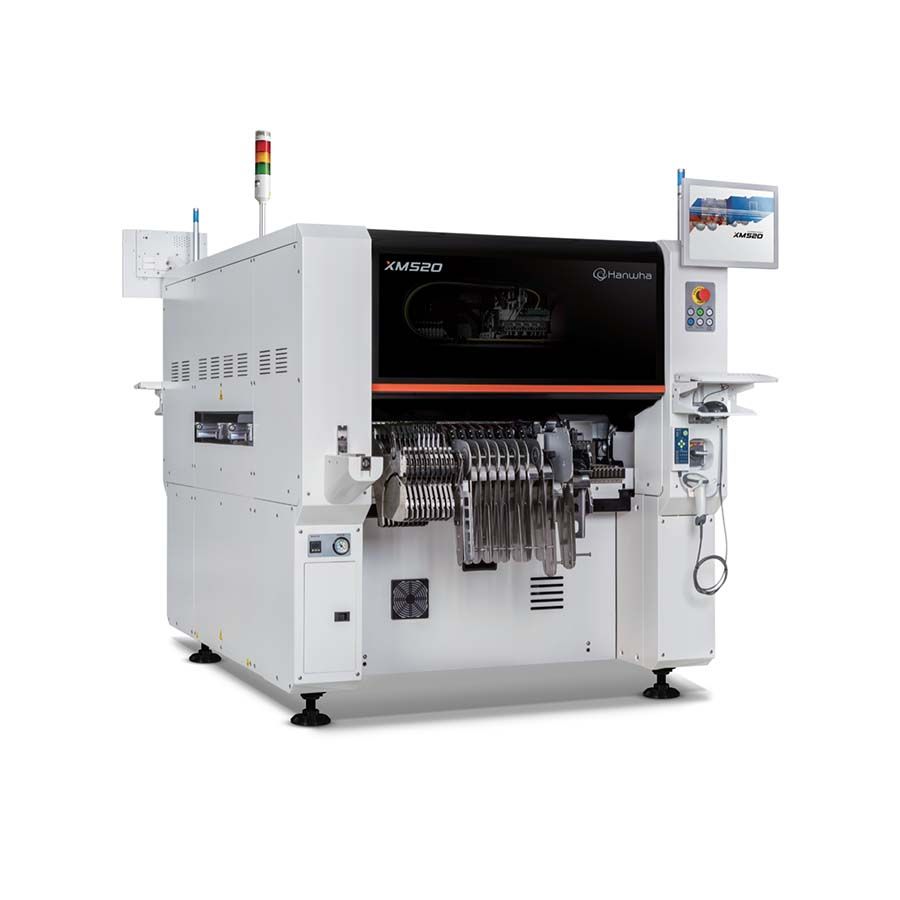

韩华XM520超高速贴片机
韩华旗舰级超高速贴片机，贴装速度高达100,000 CPH，采用双龙门20主轴旋转头设计，支持0201至150×74mm超宽元件范围，贴装精度±22μm，是高产量、高柔性电子制造的理想选择。
核心参数
贴装速度100,000 CPH（最优条件）
主轴配置10主轴 × 2龙门（旋转式）
贴装精度±22μm @ Cpk ≥ 1.0
元件范围0201 ~ 150×74mm（最高15mm）
PCB尺寸最大900×590mm（单轨），可选1200×590mm
供料器容量120个（8mm标准）
视觉系统飞行视觉 + 固定视觉
外形尺寸1,430×1,740×1,485mm
更多参数请查看下方详细介绍
应用场景
手机主板高速贴装
汽车电子大批量生产
服务器与通信设备制造
LED显示模组贴装
高密度互连PCB组装
产品详细介绍
产品概述
韩华XM520是韩华精密机械旗舰级超高速贴片机，贴装速度高达100,000 CPH，代表了当前行业最高水平的贴装性能。采用先进的双龙门10主轴旋转头设计，配合飞行视觉与固定视觉双重识别系统，可实现从0201微型元件到150×74mm大型器件的全范围高速精准贴装。
核心优势
极致速度
- 100,000 CPH的极限贴装速度，同级别最高
- 双龙门独立运行，效率最大化
- 优化的运动控制算法，减少空行程时间
超宽元件兼容
- 支持0201（0.6×0.3mm）至150×74mm全范围元件
- 最大元件高度15mm
- 适配各种封装类型：Chip、SOP、QFP、BGA、CSP等
高精度贴装
- ±22μm @ Cpk ≥ 1.0的业界领先精度
- 高分辨率视觉系统，精确识别元件特征
- 自动校正贴装偏差
智能制造
- T-Solution智能工厂软件平台
- 实时生产数据监控与分析
- 支持无人化、不停机、零缺陷生产
- 完整的元件追溯能力
技术规格
| 参数 | 规格 |
|---|---|
| 贴装速度 | 100,000 CPH（最优条件） |
| 主轴配置 | 10主轴 × 2龙门（旋转式） |
| 贴装精度 | ±22μm @ Cpk ≥ 1.0 |
| 元件范围 | 0201 ~ 150×74mm（H15mm） |
| PCB尺寸（单轨） | 最大900×590mm（可选1200×590mm） |
| 供料器容量 | 120个（8mm标准） |
| 视觉系统 | 飞行视觉 + 固定视觉 |
| 外形尺寸(L×D×H) | 1,430×1,740×1,485mm |
| 重量 | 约1,800kg |
| 电源 | 三相AC 200/208/220/240/380/415V ±10% |
